verilog语言程序的基本结构

verilog 标识符

verlog的标识符有以下三点要求：

• 第一个字符不能是数字
• 区分大小写，不能与Verilog的保留字相同
• 关键字必须小写

这里不是重点，简单了解即可，我们看点示例：

同时在创建verilog项目时，项目名，verilog文件名，和设计模块的名字，必须要相同，否则可能会因名字未定义而编译失败。

verilog 的注释语法与c语言的语法一样，同时每个语句的后面也要以”；” 结尾。

逻辑值

verilog是四值逻辑语言。有四种基本的逻辑值：

值	含义
0	逻辑0、逻辑非、低电平
1	逻辑1、逻辑真、高电平
x/X	不确定的逻辑状态
z/Z	高阻态

接口描述

verilog 的每个模块都由两部分组成：

1. 接口描述
2. 功能描述

我们首先来学习如何描述一个模块的接口：

声明一个模块

声明一个模块的格式如下：

module <module_name>(prot list);

	input	;
	output	;// I/O端口描述

	wire	;
	reg	;// 信号类型说明

	/* function */

endmodule

对于一个端口，首先我们需要描述这个端口是输入端（input）还是输出端（output），然后我们需要描述这个端口是寄存器类型还是线网类型。

I/O声明对于每个端口来说是必须的，但是第二种类型说明在端口为线网类型时可以省略。即不特殊声明的端口默认为线网类型。

示例如下：(一位全加器)

moduleadder ( a, b, cin ,sum, co) ;

	input a , b , cin ;
	output sum ,  co ;

 	assign{co,sum} = a+b+cin;
endmodule

如果输入/输出有多个位，例如四位的全加器，输入a,b 各有四个位，可以如下声明：

input [3:0]a,b;

但是加入一个芯片，有四组输入，每组输入为3位，可以如下声明：

input [2:0]a[0:3]

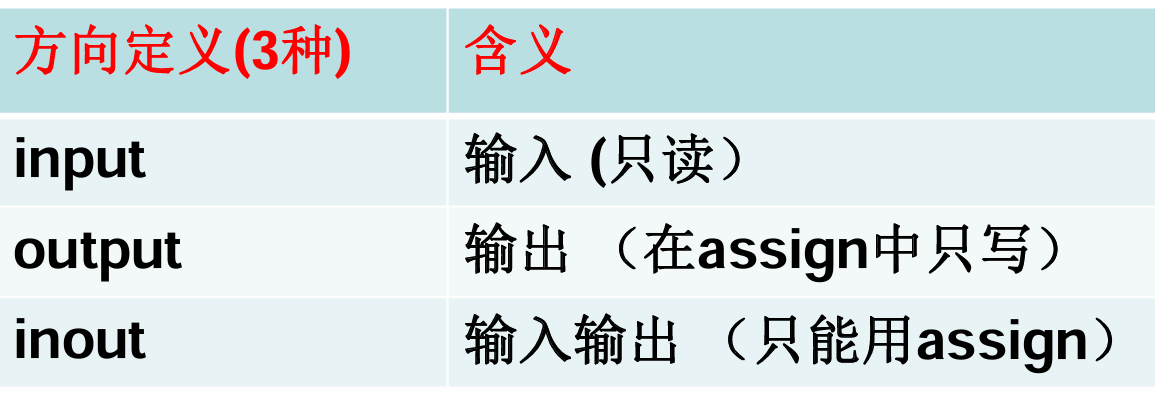

I/O 端口定义：

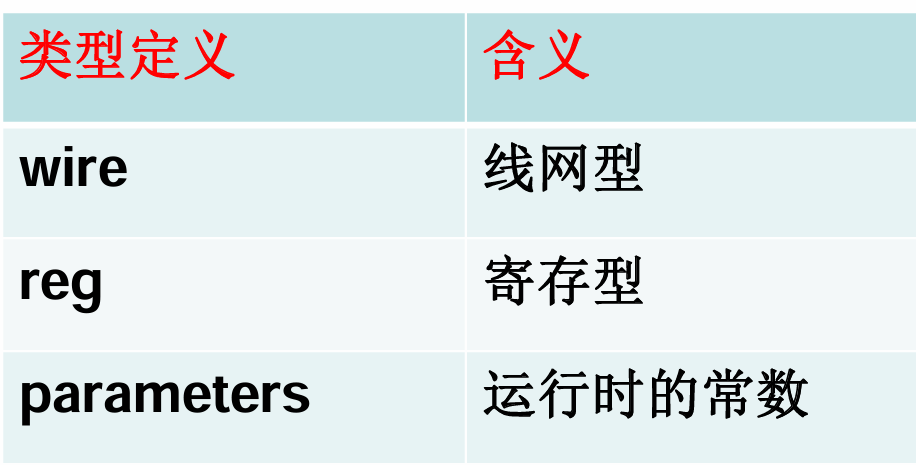

数据类型定义

注意：输入和双向端口不能声明为reg型。

parameter 类型说明

parameter 定义的符号常量只能在定义模块内使用。定义之后，就可以将该数字以定义的变量表示。

示例：

module mux (  i1, i2, sel , out ) ;
 	parameter width=4  ;
 	input sel ;
	input [width-1:0] i1,i2;       //用参数来说明wire 的位宽
	output[width-1:0] out ;
	assign   out = sel ? i1 : i2 ;
 endmodul

数的表示

verilog 中表示一个数的方法是：<二进制位宽>' <进制><数字>;

进制常用的表示方法有：

• b (2进制)（z,x 等状态也当作一个二进制位)
• d (10进制)
• h (16进制)
• 如果直接输一个数字，默认会当作32位10进制数

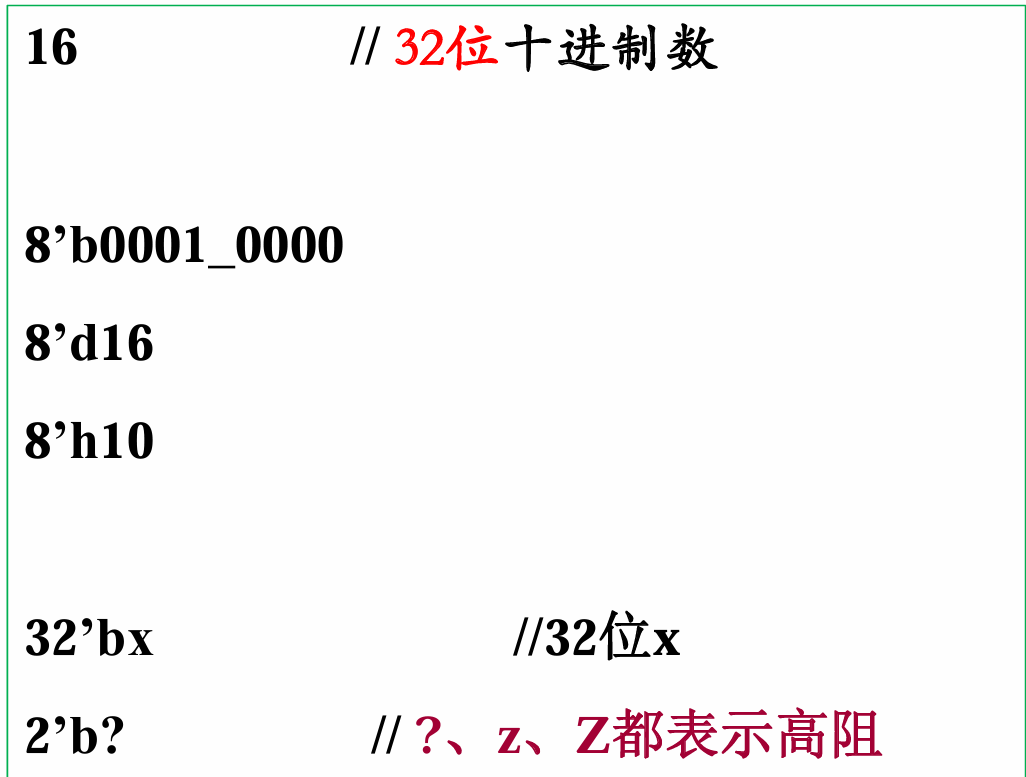

示例如下：

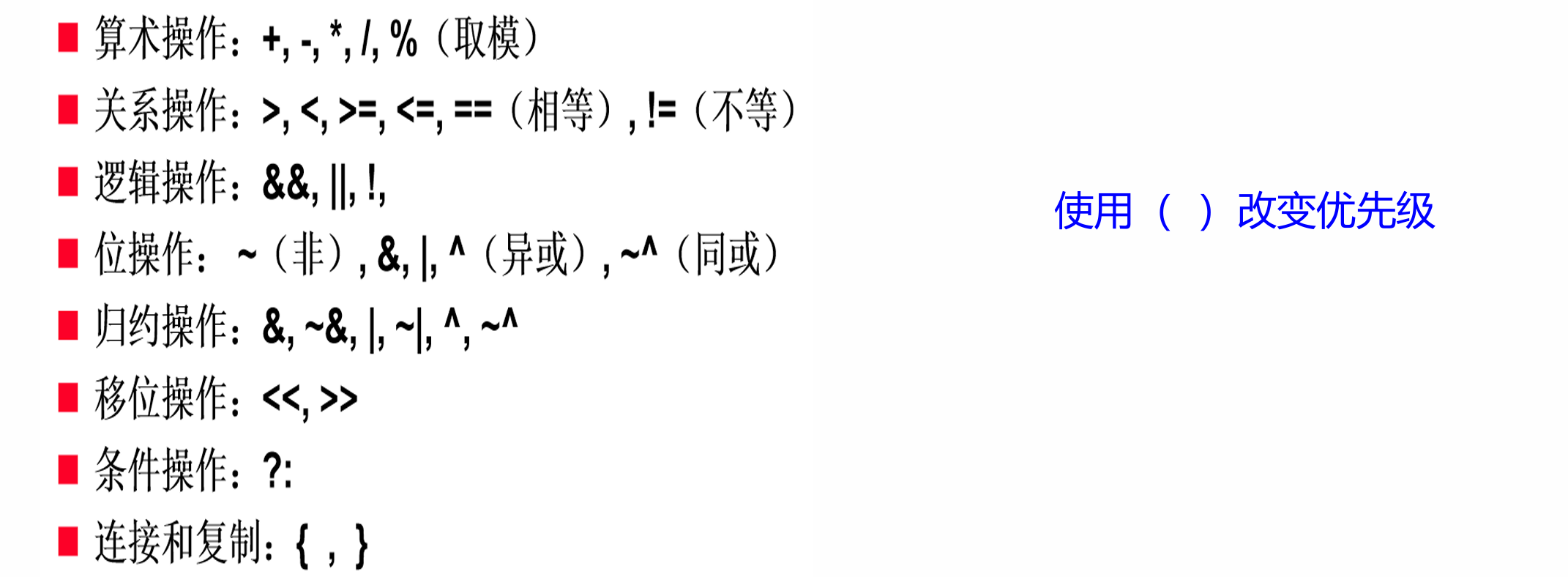

运算符

区分逻辑操作、位操作与归约操作

逻辑操作

逻辑操作有两个操作数，只不过返回的结果只有1位，1’b1或1’b0 。只能用于进行逻辑判断。用法与c语言相同

位操作

位操作也有两个操作数，其结果是两个操作数进行按位运算，位数小的数高位补0。总体用法也与c类似。

归约运算

归约运算只有一个操作数，结果只有一位，是对操作数的每一位逐位进行运算，取最后的一次运算的结果为整个运算的结果。

例如 a = 4'b1011

&a = 1'b0

过程为：

1. 1 & 1 = 0 缩减为100
2. 0 & 0 = 0 缩减为1 0
3. 1 & 0 = 0 结果为0

位拼接运算

{ } ，将两个或多个信号的某些位拼接起来。但是不允许连接非定长常数。

例子：

output reg f1,f2,f3;
assign {f1,f2,f3} = 3'b100;

用{ }连接时的线我们可以当作一个拥有多位宽的类型。将其中的线视为一个整体。

运算长度

• 自动调整位宽：运算表达式结果的长度由最长的操作数决定。
• 赋值结果的长度: 由赋值左端目标长度决定。

功能描述语句

连续赋值assign语句

句式：

assign 赋值目标 = 表达式

使用assign赋值有以下要求：

• 赋值运算符只能使用’=’
• assign 后面只能跟一个表达式
• 避免出现反馈如 ： a = a+b
• inout型引脚只能用在assign中
• 赋值目标只能是wire型
• 多个assing 之间是并行关系
• assign只能逐句使用，只能完成简单的组合逻辑
• 不能对同一个信号进行多次assign赋值

过程赋值always语句块

always 后面是语句块，并且在always中的赋值语句必须是reg型。

在always 中的所有代码是顺序执行的。

句式：

always @(敏感信号)
    begin
	=    ;
	<=    ;
	if 语句;
	case 语句;
    end

敏感信号

always语句只在敏感信号变化的时候才会启动进程。

• 上升沿触发：always @(posedge 信号名)
• 下降沿触发：always @(negedge 信号名)
• 电平触发：always @(信号名)
  多个电平信号：always @(a or b or c) 或者 always @(a,b,c)
• 所有信号均触发：always @(*)，组合逻辑。

特别注意： 敏感信号 always @(posedge LE or negedge LE) 这种写法是错误的，Verilog 并不支持直接同时检测 posedge 和 negedge，只能选择其中一个。或者使用LE的电平信号来作为敏感信号。

aways中的两种赋值语句

1. ‘=’ 赋值，阻塞赋值。会立即更新数值。用于组合逻辑。
2. ‘<=’ 赋值，非阻塞赋值，延迟更新数，所有的赋值语句同时完成更新。用于时序逻辑。

注意：

• 不能在组合逻辑中使用 <= 赋值，<= 用于实现时序逻辑
• 在一个always中不要混用两种赋值语句

简单区分”=” 和 “<=”

always@ (* )
    begin
 	d = a;
	x = c & d ;
 	d = b;
 	y = c & d ;
    end

= ，阻塞赋值，会立即覆盖原来的值，所以

• x = c&a
• y = c&d

always@ (* )
    begin
 	d <= a;
  	x <= c & d ;
 	d <= b;
 	y <= c & d ;
     end

<=，非阻塞赋值，会等执行到end语句后再统一赋值，d的最后一个值为 b,所以

• x = c&b
• y = c&b

注意：不能在多个always和assign中对同一个信号多次赋值。

转向控制语句

转向控制语句有 for，case，if 语句。 这三种语句都只能在always中使用。

if语句

句式：

if(条件1)

else if(条件2)

……

else

• if 语句中最先出现的条件优先级最高，自上而下优先。
• 可以有零到多个else if，但是必须有一个else，以保持良好的编码风格。
• 如果在某个分支中对于某个变量赋值，那么在其他分支中，也需要对于该变量赋值。

case语句

根据某个表达式的值来选择执行体。无优先级。

句式：

case(选择表达式)
    值1:

    值2:

    …………

    default:

endcase

• 分支条件必须在表达式范围内，且不能重合
• 执行时必须选中且只能选中一个分支
• 如果在某个分支中对于某个变量赋值，那么在其他分支中，也需要对于该变量赋值。

备注：

在 if 或 case 中，如果一个分支内有多条语句，那么需要将其中的语句封装在一个语句块中，即用 begin 表示语句块开始，用 end 表示语句块结束。

for语句

句式：

for(表达式1,表达式2,表达式3)
    begin

    end

• 表达式1：设置循环变量初值，必须定义一个i 循环变量
• 表达式2：循环执行判断条件
• 表达式3：更新循环变量，只能用类似i = i +1 或 i= i - 1；
• 注意：初值，步长，循环条件中不能有变量
